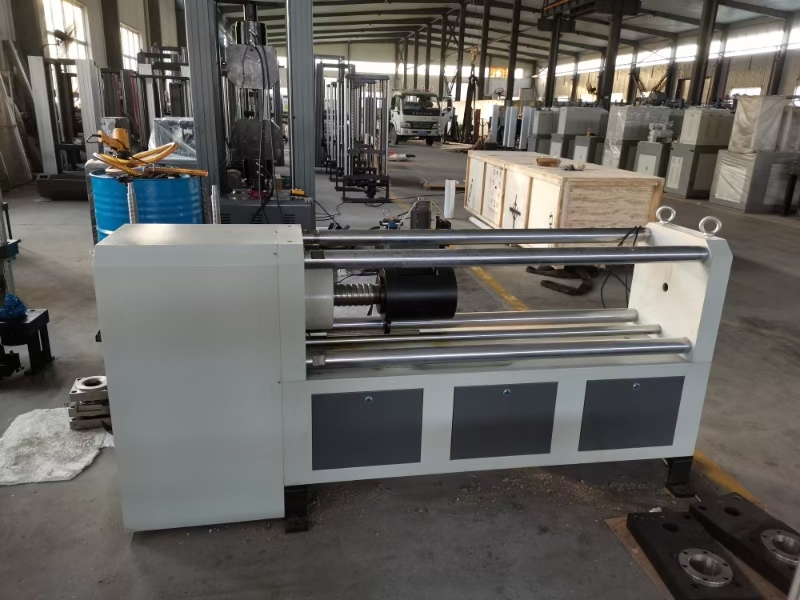

WD-S300型
微机控制拉应力松弛试验机
一、 适用范围
主要用于金属材料（如钢绞线、PC钢棒和钢丝）室温下拉伸应力松弛力学性能检测。产品满足《GB/T 10120-1996金属应力松弛试验方法》及《ASTM E328-1991材料和结构应力松弛试验方法》标准中钢材室温下拉伸应力松弛试验的相关要求。
二、技术参数
1.试验力
试验力:300kN
有效测量范围:2%～100%FS
示值相对误差:±1%
2.试验速度
调速范围：0.001-25mm/min
示值相对误差: ±0.5%
3.主 机
试验机主机形式: 卧式结构
拉伸空间： 1000-1200mm
同轴度:15%以内
4.试样规格
Φ11.10；Φ12.70；(公称直径)
5.保护功能：
超过ZUI大试验力2%-5%时自动停机
6.主机尺寸(长*宽*高): 1800x710x1500mm
三、主要功能及特点：
1、 主机：
1.1该机采用卧式结构
1.2调速系统采用伺服电机和调速器，性能稳定可靠，具有过流、过压、过载等保护装置。调速范围可达0.001-25 mm/min。
1.3传动部分采用圆弧同步齿形带，精密丝杠副传动，传动平稳，噪音低，传动效率高。
2、控制系统、操作软件及数据处理系统
2.1计算机控制系统，具有集成度高、性能稳定、调整方便等优点。可以对实验数据进行实时采集，对实验特性曲线实现实时动态显示，试验数据文件能以Access常用数据库的方式保存，方便实现客户的资源共享及网络管理，以及用户的再分析。
2.2保护功能:该机具有软件和机械两种限位保护方式,超过设定负荷自动停机的比例可动态设定;具有过流、过压、过载等多种保护功能。
2.3批量试验可实现曲线的分层次显示，曲线自动跟随。
2.4该软件可实现用户自定义的速度设定，速度的计算机调整。还可实现高精度的速度标定，随时调整速度档位和编码。
2.5监测试验过程：对试验过程中的试验力、位移、曲线等多种参数可实现实时显示。
2.6结果再现功能：试验操作完成并存盘后，可根据用户需要在以后任意时间打开并对试验数据进行再分析。
2.7曲线逐点遍历功能：可通过鼠标在曲线上点击力与变形值，以求得每一点的各种参量。
2.8 1.PC机实现了控制模式的闭环控制以及试验过程的程序控制，各种控制方式之间可无冲击切换。计算机自动完成试验过程的控制、数据采集、显示和保存（主要参数：试验力、松弛力、松弛率或对数松弛率），试验完成后可以对数据进行分析和处理，并打印输出用户要求的试验曲线及试验报告，可选择标准要求的各种试验曲线（可绘制剩余试验力或对数剩余力、松弛力或对数松弛力、松弛率或对数松弛率、温度等跟时间或对数时间的关系曲线）。
2. 计算机软件基于Windows98/Windows2000/Windows XP平台开发，界面美观,操作方便；试验力、变形显示采用组态仪表方式显示,十分醒目；内嵌数据库,便于数据历史追溯及联网要求；报表采用模板方式操作,用户只需简单培训即可掌握，整个软件封装性强,操作方便、功能全面；设有标准试验程序，按下快捷键，试验系统就可以按照标准要求在3-5分钟内将钢绞线加载公称ZUI大力的70%或80%，保持1分钟内自动开始记录试验数据、到达设定时间后自动终止试验。试验曲线与理论拟合曲线的相关系数达到99%以上，因此计算机能以100小时以内的试验数据推算1000小时的试验结果，也可以进行1000小时的连续试验，缩短了实际实验时间。
